福岡県糸島市南風台K様邸
エコキュートの現場打ち鉄筋コンクリート基礎
福岡県糸島市南風台K様邸のエコキュート「基礎ベース工事」の内容をご紹介します。弊社では、簡易基礎ベースを一切使用しません。
※もちろん、簡易基礎はメーカーさんの方で、耐震性や強度などのテストをクリアしている商品ですので、あしからず。
それでも当社では、エコキュートの貯湯タンクは満水時は460Lで500kg以上、370Lでも400kg以上の重さがあり、基礎コンクリート（セメント・砂・砕石を混合したもの）のしっかりとした土台でないと、地震による転倒や地盤沈下等での倒れたり、傾いたりすると危険です。もちろん、少し傾いただけでも配管接続部に負担がかかり、漏れの原因にもつながるため、重さに耐えられる頑丈な基礎で仕上げます。
【悪い工事例】
完全にタンクが傾いています。
水やお湯が漏っていないのでしょうか？
明らかに基礎工事の不良です。
【悪い工事例】

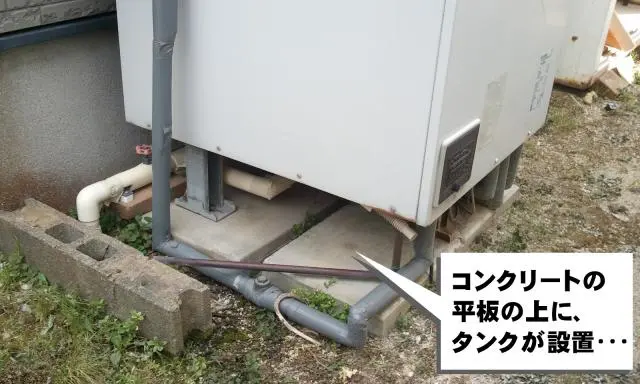

こちらが、コンクリートの平板の上に置いただけの基礎です。側溝などのフタなどに使う数百円の材料です。
悲しいことに私の親戚宅で、訪問販売業者にやられた工事です。当然、配管も酷いもので、すでに当社にて２回、漏水修理の工事を対応しています。しかも、太陽光発電まで・・･。
ご存知のように、オール電化や太陽光発電は訪問販売、ネット業者、量販店などあらゆる異業種からの参入が相次ぎ、過度の競争の末に、
「商品代は定価の割引率などで比較し易いため、材料や手間を省くことで工事原価をギリギリまで切り詰める」工事が横行しています。
それでは、エコキュート用の簡易基礎の様に「設置当日に施工完了」する工事と違って、強度を確保した「現場打ち鉄筋コンクリート基礎」がいかに材料と手間がかかるかをご覧頂き、これからオール電化をご検討されるお客様にとって「正しい施工方法」や「適正な見積り」、「信頼できる施工業者」のご判断材料にされることを切に願います。
新築間もない新しいお住まいです。外断熱工法の断熱性や気密性能を落とすことの無いように施工にはいつも以上に気合いが入ります！
既存の排水にエコキュートの貯湯タンク用と、ヒートポンプ（室外機）用とふたつ排水をとって、基礎のマーキングを行ないます。

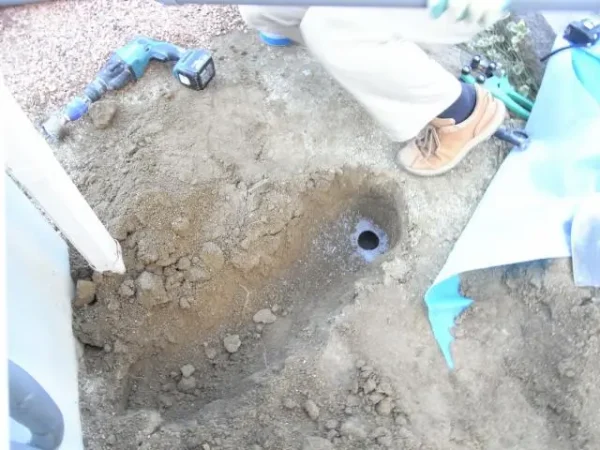

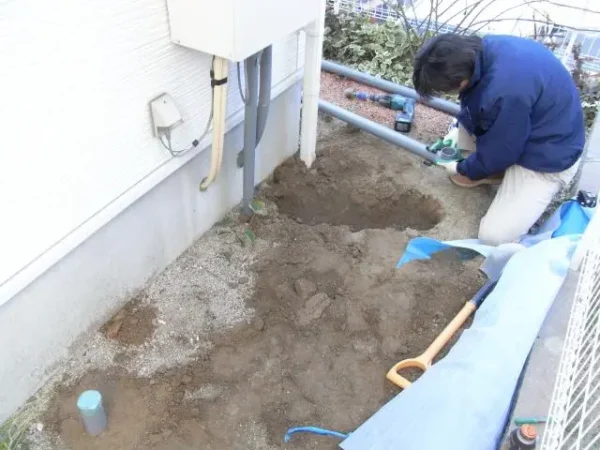

数日前に逃がし弁用の排水と、ヒートポンプユニットのドレン排水配管を先行して施工しました。
このように排水管を露出させない場合には、事前工事が必要になります。

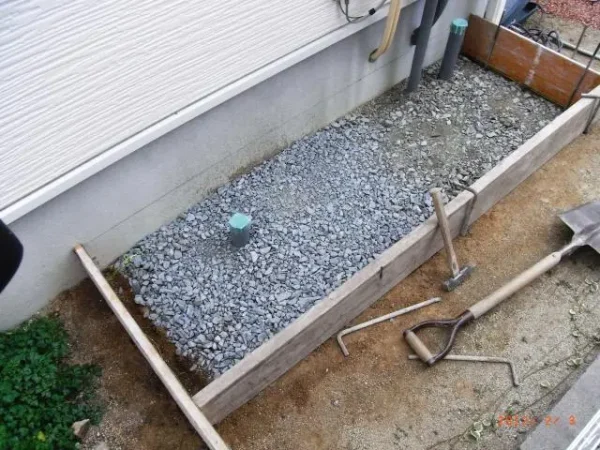

木枠を組み、バラスを敷きます。今回は貯湯タンク部＋ヒートポンプユニット（室外機）部も基礎をつくることにしましたので、大きさ的には２倍になります。

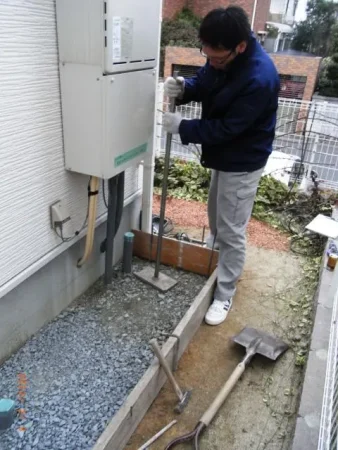

次に専用の工具で地面を「転圧」します。
ここで、しっかりと地盤を締め固めることが大切になります。

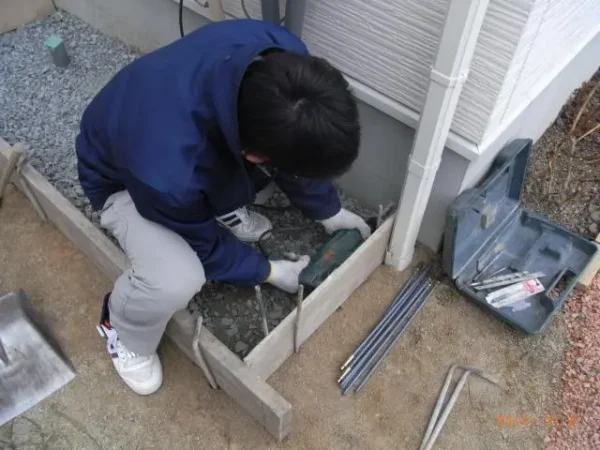

住宅の基礎部分に「差し筋アンカー」を入れるための穴を開けます。約30cm間隔でアンカーを打ちこみます。
住宅の基礎と一体化することで強度が増し、基礎と土台の間が開いて来ない様にすることが目的です。

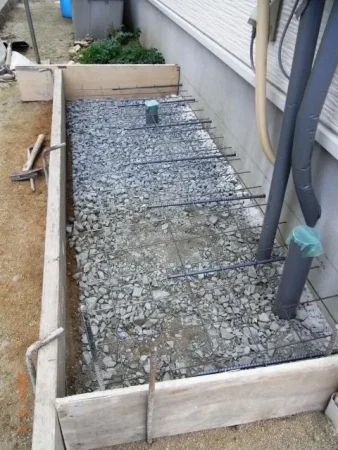

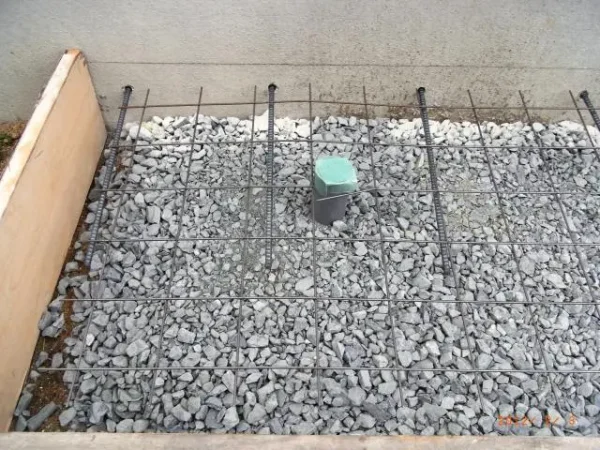

差し筋アンカーの上には「ワイヤーメッシュ」を入れます。（細い針金の格子状のもの）
これは、コンクリートが固まる際に「ひび割れ」を防ぐための施工です。
ここまでの工程が、枠入れ～鉄筋工事となります。
次は、現場で生コンクリートをつくります

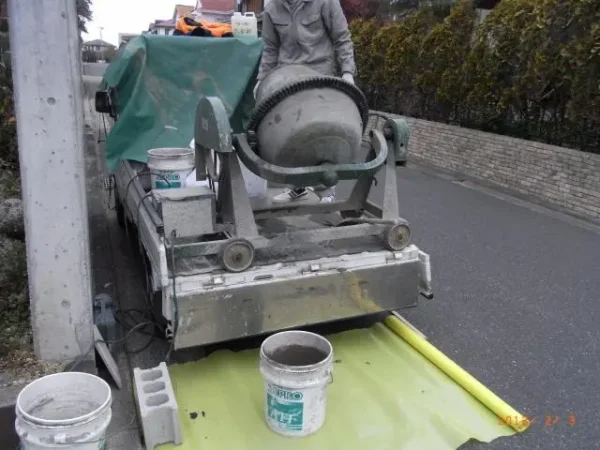

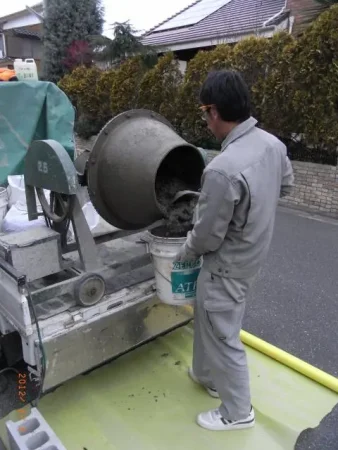

道路でセメント・砂・バラスをミキサーで混合して「コンクリート」を作っています。ちなみに、セメントと砂を混ぜただけのものを「モルタル」と呼びますが、砕石が入らないので強度はありません。
外壁や土間タイルなどの「仕上げ」に使う材料なのですが、仕上がってしまうと「コンクリート」なのか「モルタル」なのかは、壊すまでは誰もわかりません。
バケツと砂とセメントで施工できる「モルタル」で作った基礎と、左官工が現場でミキサーでつくった「生コンクリート」の違いがお解りいただけたでしょうか？

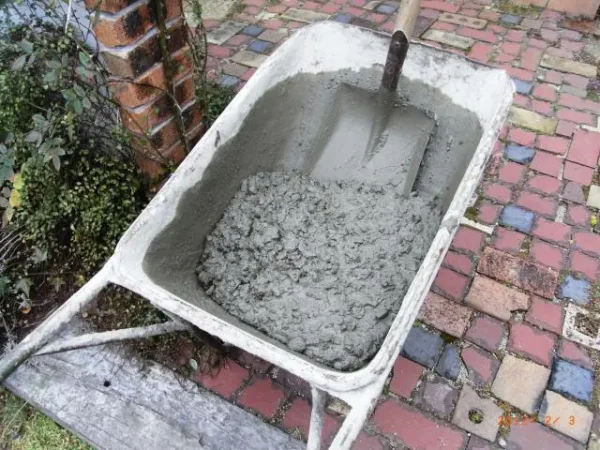

階段部分はバケツで運び、通路は一輪車で生コンを搬入します。
もちろんめちゃくちゃ重たいです。

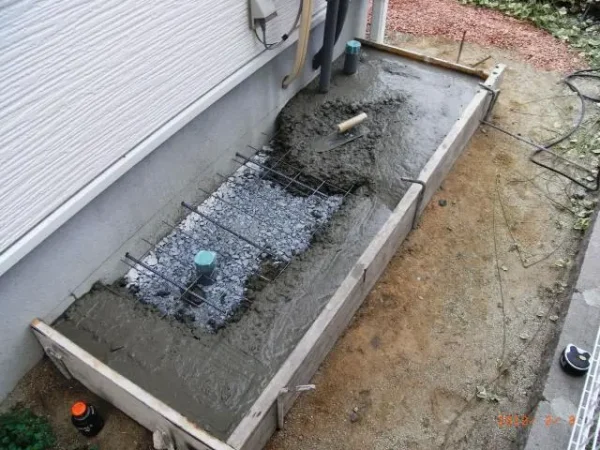

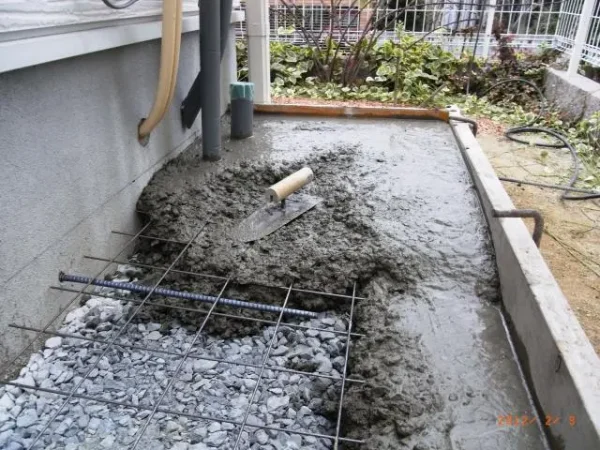

厚さは15cmでコンクリートを打ちます。
左官工は、朝8：30から施工して、午後15：00に完了、さらに数時間置いて天場を仕上げに行きます。
ちなみに現場打ちコンクリートに使用した材料は砂6袋、砕石8袋、セメント3袋、手間は１日がかりです。だからこそ、簡易基礎ベースなどとは数倍も違う強度を保てます。
ここまで語ってしまうと、さも当社の施工が素晴らしいように聞こえてしまうのですが、本当はこれが普通の「温水器用の基礎土台の施工方法」なのです。実際に九州電力との販売店会議でも「基礎の施工要領」という書類にもきちんと上記のような施工をしなさい！となっていることを私たちは忘れません。西方沖の地震以降は特に厳しくなりました。
現場の施工だけでなく、営業でも事務処理でも、当たり前のことを、当たり前以上に取り組む＝「凡事徹底」に徹して行きたいと思います。

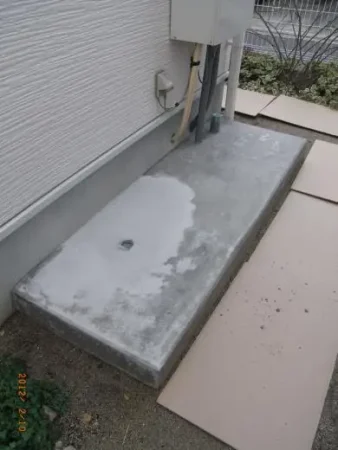

コンクリートの乾燥期間とお客様との工事日程調整で１週間くらい前に作った「基礎ベース」です。事前に排水管も埋設しており、手前がヒートポンプのドレン排水用、奥は貯湯タンク用の排水です。

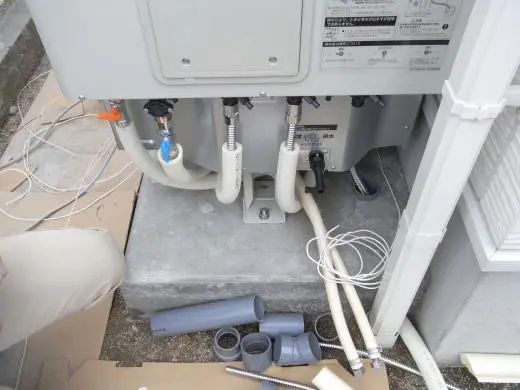

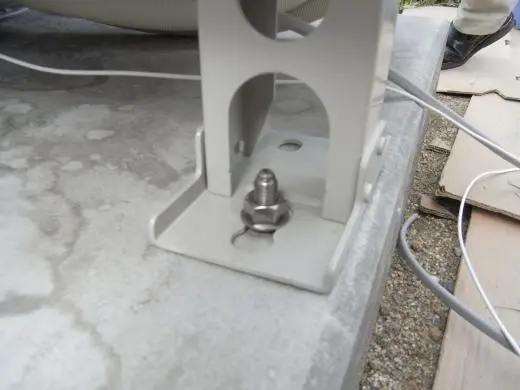

しっかりとした基礎にステンレス製のM-12アンカーボルトで３点固定しています。

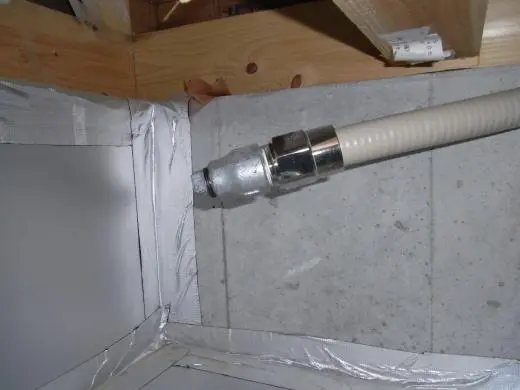

ガスはファンヒーター用として残るので、ガス屋さんが床下でプラグ止めをしてくれました。
配管の施工中です。

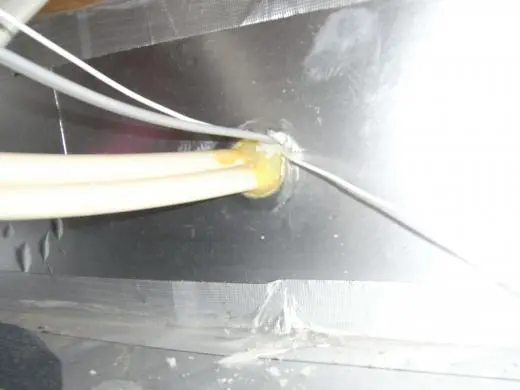

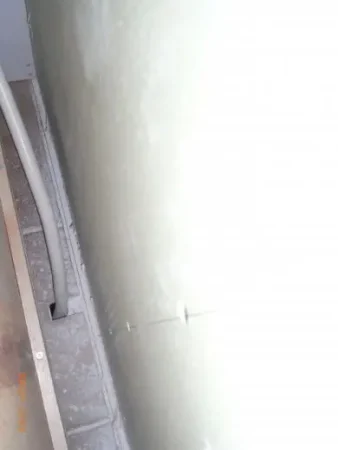

基礎断熱の開口部には、きちんと気密処理をしました。

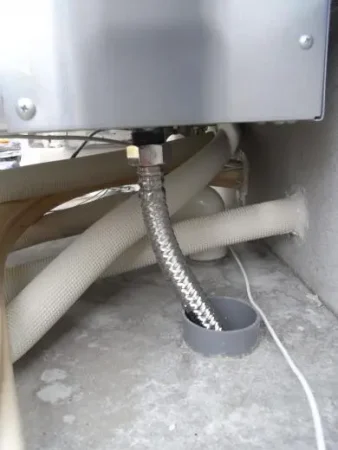

埋設した排水口へ排水ホースを入れています。

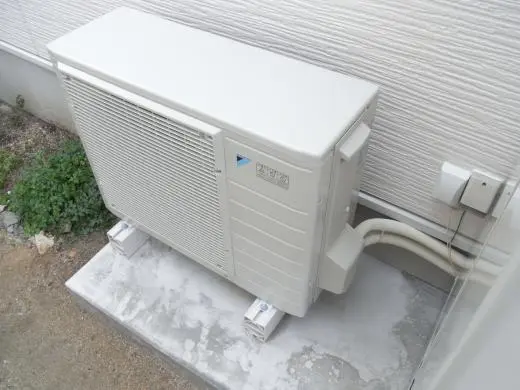

ヒートポンプ（室外機）も土台の上に設置しました。

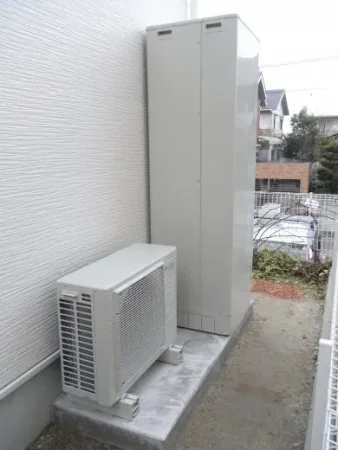

エコキュートの設置工事が完了！
オシャレなタイル張りのキッチンへのＩＨクッキングヒーター工事は、ちょっと緊張します。

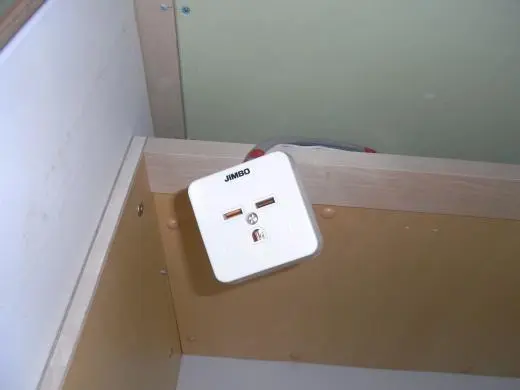

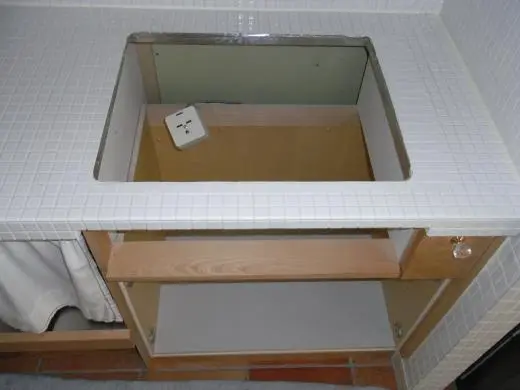

ＩＨクッキングヒーター用の配線は、ガス配管の穴を利用して工事できましたので、新しく穴を開けずに施工しました。

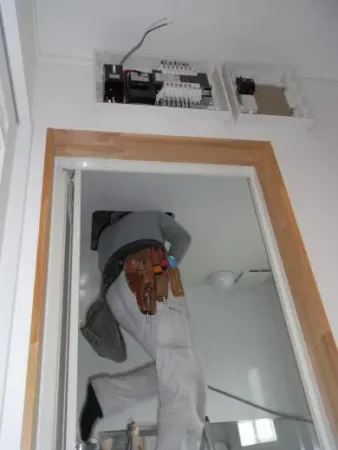

浴室の点検口を使って、配線工事をしています。

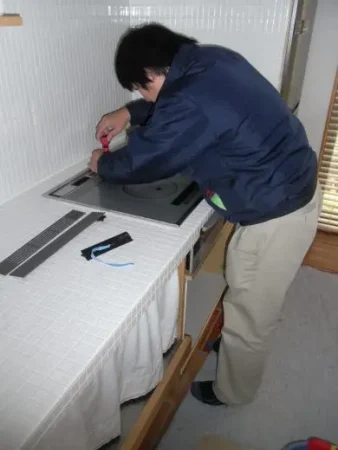

IHクッキングヒーターを取り付け中です。

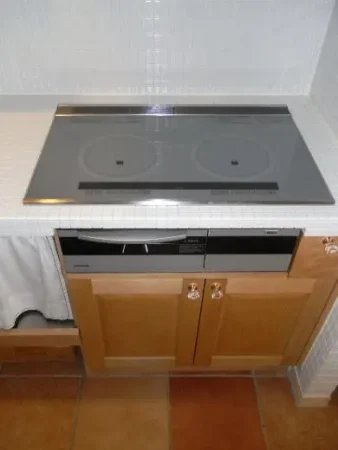

取付工事完了です。

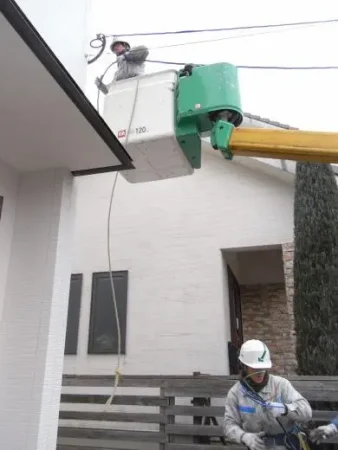

外では九電工さんが引込線を太い線に張り替えをおこないました。
月末には、いよいよ太陽光発電の工事も控えていますが、しっかりとした仕事でご期待にお応えできますように頑張ります！
